氣瓶柜控制系統是保障氣瓶存儲安全的核心，通過集成監測、報警、通風、聯動等功能，實時防范氣瓶泄漏、傾倒等風險，實現對氣瓶存儲環境的智能化管理。其核心目標是：及時發現危險、自動采取防護措施、降低事故風險。以下從系統組成、核心功能、工作邏輯及典型配置等方面詳細介紹。
一、控制系統的核心組成
氣瓶柜控制系統通常由硬件模塊和控制邏輯兩部分構成，具體包括：
1.傳感器模塊（監測端）
氣體泄漏傳感器：根據存儲氣體類型選擇（如可燃氣體傳感器、有毒氣體傳感器、氧氣含量傳感器等），用于實時檢測柜內氣體濃度。
溫濕度傳感器：部分高端型號配備，監測柜內環境溫濕度，避免極端環境影響氣瓶安全性（如高溫導致氣瓶壓力異常）。
門磁傳感器：檢測柜門開關狀態，防止柜門未關閉導致的氣體擴散或異物進入。
2.執行模塊（動作端）
通風系統：主要為軸流風機或防爆風機，用于在氣體泄漏時強制排出柜內氣體至室外。
報警裝置：包括聲光報警器（蜂鳴器 + 警示燈）、遠程報警接口（可聯動控制室或手機 APP）。
電磁鎖 / 防爆鎖：部分型號可聯動門鎖，當檢測到泄漏時自動鎖閉柜門，防止人員誤操作。
3.控制模塊（核心處理端）
控制器（PLC 或單片機）：接收傳感器信號，按照預設邏輯觸發執行模塊（如通風、報警），是系統的 “大腦”。
人機交互界面：多為 LCD 顯示屏或按鍵面板，用于顯示實時數據（氣體濃度、風機狀態等）、設置參數（報警閾值、通風時長等）。
二、核心功能詳解
1.實時監測與報警功能
（1）氣體濃度監測：傳感器持續檢測柜內氣體濃度，當濃度超過預設閾值（如可燃氣體爆炸下限的 25%），立即觸發報警。
（2）多級報警機制：
一級預警：濃度接近閾值時，發出提示性報警（如黃色警示燈 + 低頻蜂鳴）。
二級報警：濃度超標時，發出緊急報警（紅色警示燈 + 高頻蜂鳴），并同步啟動通風。
（3）異常狀態報警：柜門未關、風機故障、傳感器失效等狀態下，系統也會發出故障報警，提醒維護。
2.自動通風與聯動控制
聯動通風：氣體泄漏報警時，控制器自動啟動通風風機，將泄漏氣體通過排氣管排出室外（排氣管需符合防爆要求，避免室外火源回竄）。
定時通風：部分型號支持手動設置定時通風（如每日固定時段通風），適用于存儲易揮發氣體的場景。
通風狀態反饋：風機運行狀態實時顯示在界面上，若風機故障，系統立即報警。
3.參數設置與數據記錄
閾值自定義：用戶可根據氣體特性設置報警濃度閾值（如氫氣、乙炔等可燃氣體的閾值需低于其爆炸下限）。
歷史數據存儲：記錄氣體濃度超標時間、報警次數、通風時長等數據，便于追溯和安全管理（部分型號支持 U 盤導出或聯網上傳）。
4.安全聯鎖功能
防爆聯鎖：對于存儲易燃易爆氣體的氣瓶柜，系統與防爆部件（如防爆玻璃、防爆風機）聯動，確保報警時所有部件處于防爆狀態。
遠程聯動：通過 RS485、以太網等接口，可將報警信號傳輸至實驗室管理系統或控制室，實現多柜集中監控，甚至聯動消防系統（如啟動消防報警）。
三、工作邏輯示例（以可燃氣體氣瓶柜為例）
1.正常狀態：傳感器檢測到氣體濃度低于報警閾值，通風風機關閉（或按定時程序運行），顯示屏顯示 “正?！?。
2.泄漏發生：氣瓶閥門松動導致氣體泄漏，濃度逐漸升高。
3.預警階段：濃度達到閾值的 50%（預設），系統啟動一級報警（黃色燈亮 + 蜂鳴），提示用戶檢查。
4.緊急響應：濃度超過閾值，系統觸發二級報警（紅色燈亮 + 高頻蜂鳴），同時自動啟動通風風機，將氣體排出。
5.故障處理：若通風風機故障，系統額外發出 “風機故障” 報警，提醒立即手動處理。

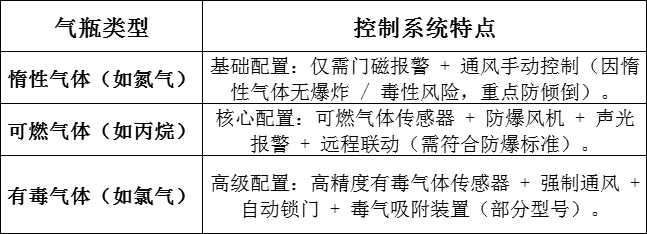

四、不同類型氣瓶柜的控制系統差異
根據存儲氣體的危險等級，控制系統配置會有所側重：
五、使用注意事項
傳感器需定期校準（如每 3-6 個月），確保檢測精度（尤其是有毒氣體傳感器，漂移可能導致誤報或漏報）。
通風管道需獨立設計，避免與其他排風系統共用，防止氣體交叉污染。
控制系統需接防爆電源（針對易燃易爆氣體柜），避免電路火花引發危險。
總之，氣瓶柜控制系統通過 “監測 - 判斷 - 動作” 的閉環邏輯，將被動防護升級為主動預防，是現代實驗室、工業場所氣瓶安全管理的關鍵設備。其配置需根據存儲氣體的特性 “量身定制”，以實現最優的安全防護效果。
